刷卡預付費多用戶電表

產品概述

射頻卡售電系統由管理軟件、計算機、射頻卡售電機、射頻卡、射頻卡讀寫器、預付費多用戶電能表及其網絡系統組成，每個射頻卡讀寫器與電能表通過485總線可分三種型式連接（A型連接：一個射頻卡讀寫器接一臺電表；B型連接：一個射頻卡讀寫器接2-10臺電表，計算機與射頻卡售電機之間采用RS232通訊，通過管理軟件，可將用戶射頻卡初始化（新開戶）參數、售電指令參數、用電管理設置數據寫入射頻卡；現場射頻卡讀寫器通過RS485與自表連接，當卡進入其有效作用區時，射頻卡讀寫器讀取卡片中的數據，構建指令井通過RS485總線發送到電表，電表執行指令完成售電、參數設置等操作。

系統基本功能

◆ 售電功能：用戶持卡到購電管理處購電，到射頻卡售電機刷卡完成購電操作；

◆ 預置電量功能：在購電管理處寫入預置電量數據，到射頻卡售電機刷卡可自用戶預置規定的電量；

◆ 用電參數設置功能：對購電或預置卡通過上位機可寫入用戶用電參數，例如用戶號或房間號等；

◆ 功率限制功能：可設置用戶所使用高功率，超功率斷電；

◆ 報警電量：小于報警電量時用戶信息顯示閃爍；

◆ 查詢功能：成功購電或預置電量后的用戶卡自動改變為查詢卡，用戶到射頻卡讀寫器刷卡，可顯示用戶當前剩余電量信息。

系統特點

◆ 數據安全性更強，防止用戶破解竊電。

◆ IC卡表讀取數據時，IC卡須插入卡槽，產生機械摩擦，卡槽易損壞，故障率高、使月壽命短，射頻卡采用感應的方式讀取數據，無機械摩擦，故障率低、使用壽命長。

◆ 射頻卡讀寫器可與電表放置在同一配電箱內，讀寫器可根據用戶刷卡的方便程度安裝在臺適的位置而不必像IC卡表一樣，到電表安裝的地方進行查卡操作。

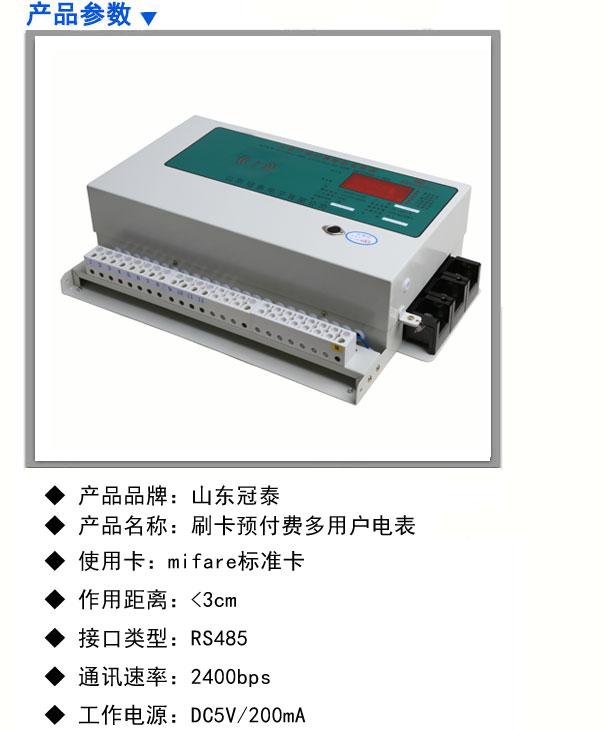

主要技術參數

◆ 使用卡：mifare標準卡；

◆ 作用距離：<3cm；

◆ 接口類型：RS485；

◆ 通訊速率：2400bps；

◆ 工作電源：DC5V/200mA。

安全措施

1、射頻卡讀寫器可以多用戶使用，每戶一張卡片。卡片中具有用戶的信息，包括用戶使用的電表及出線編號、卡片使用的售電機編號、用戶密碼。每臺售電機都有一組密碼，用戶使用的卡片密碼與售電機密碼一致，否則卡片不被接受。

2、持卡用戶要完成購電或預置，首先到售電管理處寫卡，數據包含用戶識別信息、購電數量、購電次數等。之后，用戶刷卡，成功購電或預置后的卡片，自動變為查詢卡，此卡不能被重復執行，也不能到其他讀寫器上使用。

電表尺寸
